NADELPRÄGER VON SCHILLING

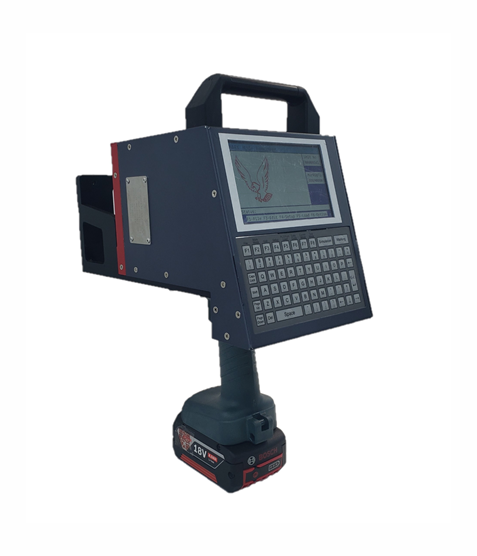

Beim Nadelprägen wird die Nadelmarkierung durch eine oszillierende Nadel in das Material eingeprägt. Die Nadel kann elektromagnetisch oder durch Druckluft angetrieben werden. Die Nadel verfährt durch Schrittmotoren an die Stellen, an denen geprägt werden soll. Bei Schilling sind Nadelpräger mit 100 x 50 mm, 100 x 100 mm und 200 x 200 mm Beschriftungsfeld erhältlich. Außerdem ist noch ein mobiler Handpräger Mobile-Marker verfügbar. Der Mobile-Marker hat ein Beschriftungsfeld von 110 x 30 mm.

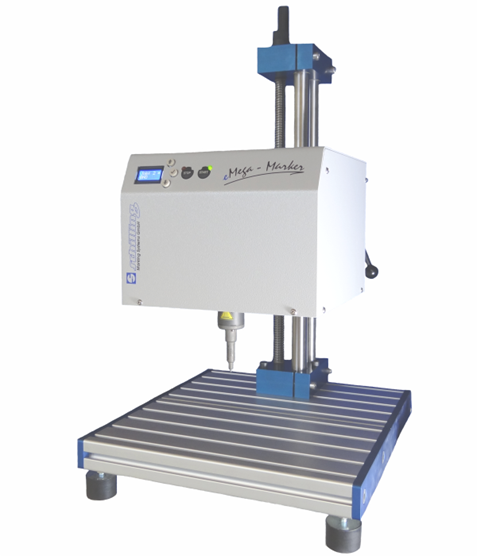

1. Welches Material möchten Sie beschriften? Je nachdem welches Material Sie beschriften möchten, sollten Sie sich für einen Elektropräger oder einen pneumatisch angetriebenen Nadelpräger entscheiden. Pneumatische Nadelpräger können feiner eingestellt werden, was die Markiertiefe betrifft. Außerdem können mit ihnen tiefere Nadelgravuren durchgeführt werden als mit elektromagnetisch angetriebenen Nadelmarkierern.

2. Wie groß soll das Beschriftungsfeld sein? Die Multi-Marker haben ein Beschriftungsfeld in der Größe 100 x 50 mm, die Mega-Marker von 100 x 100 mm und die Giga-Marker von 200 x 200 mm. Der tragbare Mobile-Marker hat ein Feld von 110 x 30 mm.

3. Muss die Maschine portabel sein? Reicht ein Tischgerät aus oder muss der Nadelpräger tragbar sein, damit mit ihm auch große unbewegliche Teile nadelmarkiert werden können?

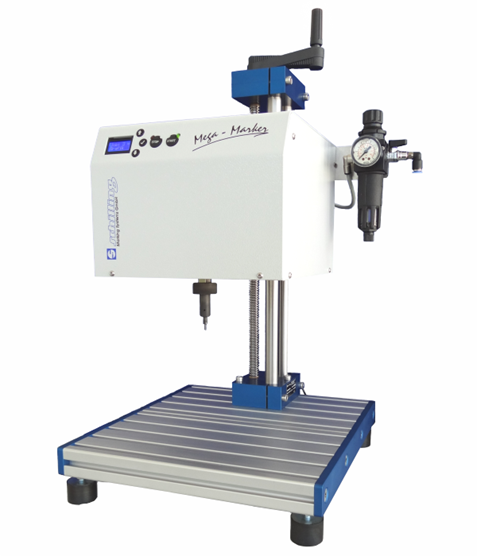

4. Wie tief muss die Nadelprägung sein? Bei sehr tiefen Beschriftungen sollte ein Mega-Marker mit schwerer Nadelbaugruppe verwendet werden. Dieser Nadelpräger eignet sich besonders dann wenn geprägt werden soll und anschließend das Teil lackiert oder beschichtet wird.

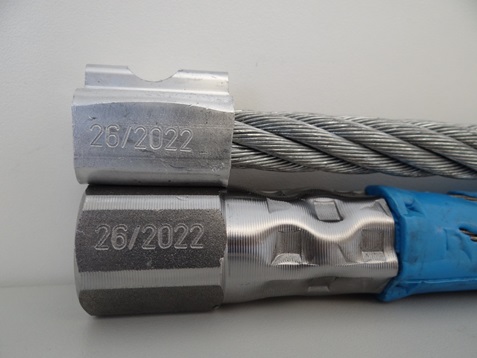

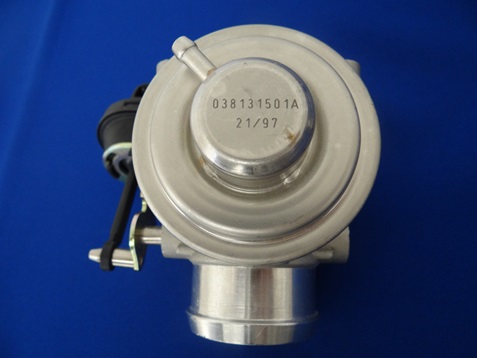

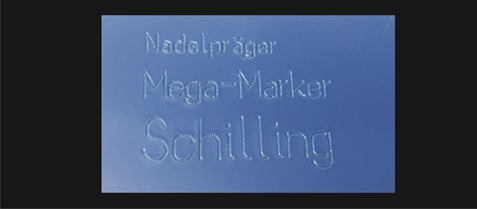

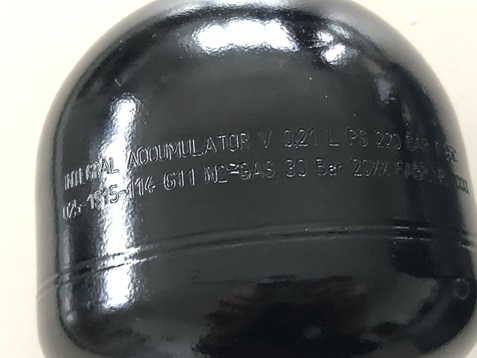

Nadelpräger kommen zum Einsatz, wenn die Nadelgravur nach dem Beschichten noch sichtbar sein muss. Also wenn (wie z. B. bei Fahrzeugrahmen) erst eine Beschriftung (Nadelprägung) durchgeführt und das Teil anschließend noch lackiert oder eloxiert wird. Sie kommen überdies zum Einsatz, wenn eine Beschriftung starkem Abrieb ausgesetzt ist, die Beschriftung aber dauerhaft sichtbar sein soll. Das kann z. B. bei Typenschildern der Fall sein.

Ein weiterer Vorteil beim Nadelprägen ist, dass Nadelpräger preiswert in der Anschaffung, wartungsarm und sehr stabil sind. Sie sind daher auch für raue Produktionsumgebungen ideal geeignet. Außerdem sind sie zur preiswerten und dauerhaften Kennzeichnung besonders gut geeignet.

• Sehr dauerhafte Beschriftungen
• Ideal für Werkstücke, die von starken Abreibungen betroffen sind
• Bei anschließenden Beschichtungen

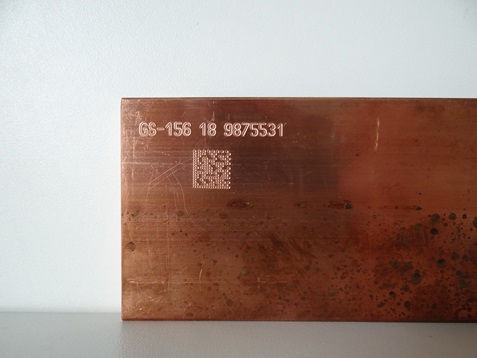

• DataMatrix-Codes, Grafiken, Nummerierungen und Texte
• Datenanbindungen an bestehende Firmendatenbanken möglich
• Verbrauchs- und wartungsarm
• Komplettpakete für einen einfachen Einstieg in die Nadelprägetechnik

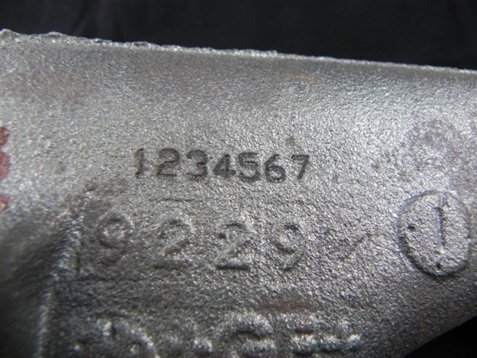

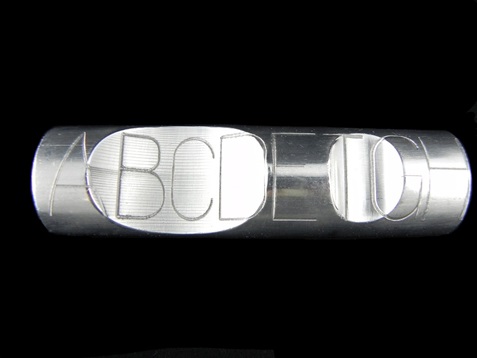

Metalle, auch gehärtete Stähle, sofern sie 60 ROC nicht übersteigen. Für Hartmetalle etc. sind spezielle Diamantnadeln erhältlich mit denen tiefe Nadelgravuren durchgeführt werden können.

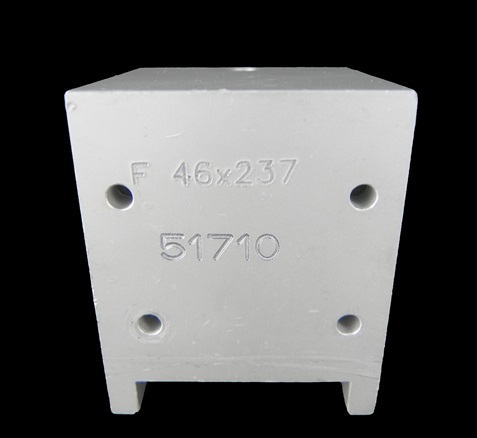

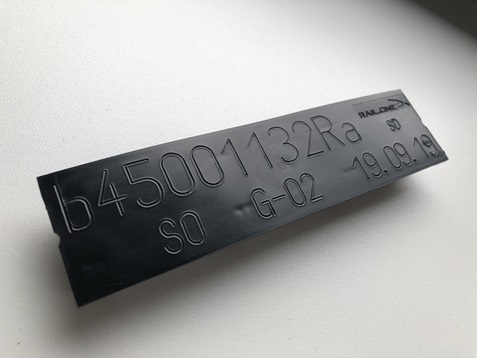

Kunststoffe können oftmals auch nadelgeprägt werden. Hier sollten vorab aber immer kostenlose Bemusterungen durchgeführt werden.

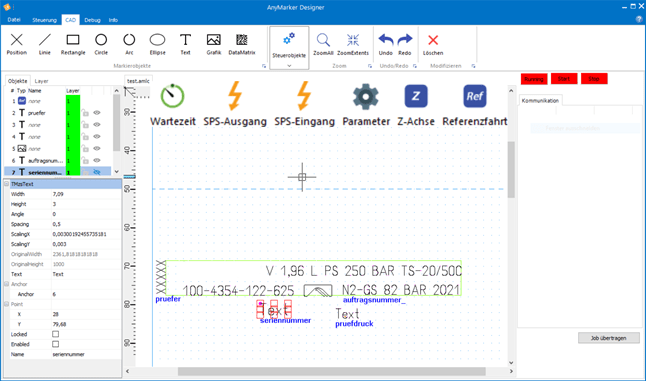

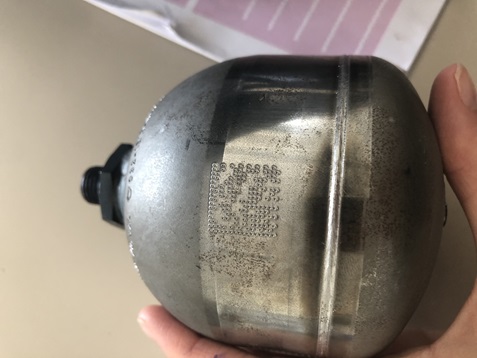

Ja. Mit den Mega-Markern können DataMatrix-Codes geprägt werden. Außerdem hat die mitgelieferte Nadelpräger Software die Funktion einer seriennummerierung, d. h. dass der Präger nach jeder Beschriftung automatisch hochzählt. Außerdem können natürlich Texte, Zahlen und Logos nadelmarkiert werden.

Einen Schilling Nadelpräger gibt es ab 3.500,-€ inklusive Prägekopf mit Display und Nadel, Säule und PC-Software.
