Beschriftungslaser

Das Akronym Laser steht für light amplification by stimulated emission of radiation (Licht-Verstärkung durch stimulierte Emission von Strahlung). Das Licht wird verstärkt und gebündelt, wobei ein Laserstrahl entsteht mit dem man z. B. Laserbeschriften kann. Außerdem gibt es Laser mit denen man schneiden, messen und operieren kann. Laser kommen also in vielen Bereichen des alltäglichen Lebens vor. Je nachdem welche Wellenlänge sie haben, werden sie für die ein oder andere Anwendung eingesetzt. Allen Lasern ist gemeinsam, dass sie auf der Basis von drei Hauptbestandteilen arbeiten:

1. Lasermedium: Das laseraktive Medium im Laser hat die Fähigkeit zugeführte Energie zu speichern. Überschüssige Energie gibt das laseraktive Medium in Form von Photonen, also Licht, ab.

2. Erregungsmechanismus: Das können z. B. elektrischer Strom oder Lichtquellen sein. Die Energie die hiervon ausgeht dient zur Erregung des Lasermediums.

3. Optischer Resonator: Die gespeicherte Energie wird hier in Form eines Laserstrahls ausgegeben. Photonen werden hier ständig zwischen zwei Spiegeln reflektiert (resoniert).

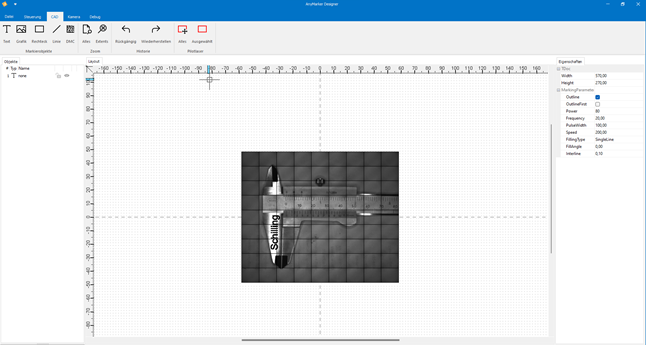

Ja. Diese Funktionen sind standardmäßig in der Beschriftungslaser Software hinterlegt. Fortlaufende Nummern, Logos, Texte, und Codes wie Bar-, DataMatrix- und QR-Codes können schnell und präzise laserbeschriftet werden. Außerdem sind mit unserer Software AnyMarker Datenanbindungen an bestehende Systeme erhältlich.

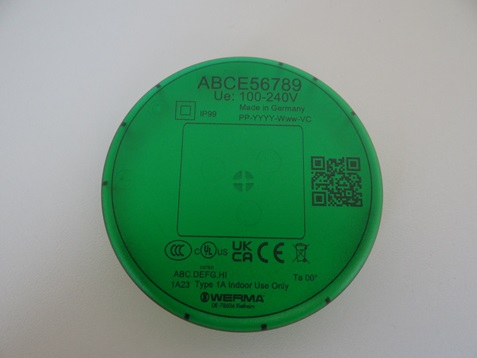

Alle Metalle, beschichtet oder unbeschichtet, können mit Dioden- und Faserlasern laserbeschriftet werden. Außerdem können mit Dioden- und Faserlasern die meisten Kunststoffe ebenfalls laserbeschriftet werden. Oftmals können außerdem Keramiken mit diesen Lasern beschriftet werden.

Kunststoffe, die mit Dioden- und Faserlasern nicht beschriftet werden können (wie z. B. Silikone) können mit UV-Lasern gekennzeichnet werden.

Zur Laserbeschriftung von Glas, Holz etc. werden CO2 Laser benötigt.

Bei empfindlichen Materialien, z. B. wenn passiviert werden müsste, kann man die Ultrakurzpulslaser einsetzen. Hierdurch kann die Passivierung im Anschluss an die Laserbeschriftung entfallen.

Bei uns erhalten Sie alle Laser die Sie zur Beschriftung Ihrer Teile benötigen.

• Sehr flexibel einsetzbar

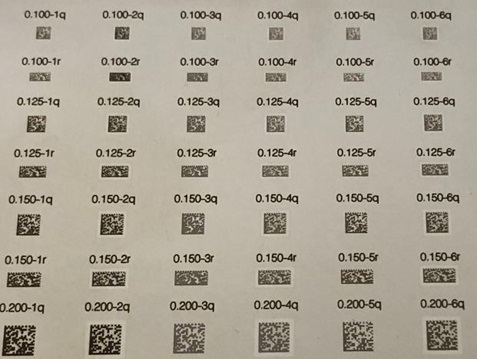

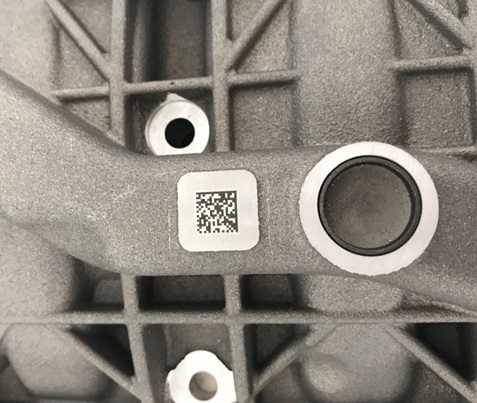

• Buchstaben, fortlaufende Nummern, DataMatrix- und Barcodes, Logos...
• Lasergravuren und Anlassbeschriftungen
• Verbrauchs- und wartungsarm
• 2 Jahre Garantie auf alle Maschinen
• Komplettpreise ohne versteckte Kosten
• Einfache Bedienung
• Anbindungen an Firmendatenbanken (z. B. SAP, Majesty...) möglich
• Verbindung mit Robotersystemen erhältlich
• Viele Möglichkeiten der Automatisierung
• Prozesssicher
• Wartungsarm und keine Verbrauchsmaterialien nötig

1. Diodenlaser: Diodengepumpte Beschriftungslaser haben eine Wellenlänge von 1064 nm. Sie bieten ein breites Spektrum von Anwendungen auf Metallen und Kunststoffen. Gegenüber den Faserlasern haben die diodengepumpten Beschriftungslaser einen größeren Strahldurchmesser, weshalb sie u. a. für die Markierung gefüllter Flächen (wie z. B. gefüllter Logos) eingesetzt werden. Außerdem eignen sich diodengepumte Beschriftungslaser hervorragend zur Laserbeschriftung empfindlicher Materialien.

2. Faserlaser: Mit Faserlasern können, wie mit Diodenlasern, Metalle und Kunststoffe schnell und dauerhaft laserbeschriftet werden. Im Vergleich zu Diodenlasern besitzen Faserlaser einen vergleichsweise dünnen Strahldurchmesser. Faserlaser eignen sich daher insbesondere zur tiefen Lasergravur. Außerdem sind sie extrem schnell und daher ideal zur Laserbeschriftung sehr großer Stückzahlen geeignet.

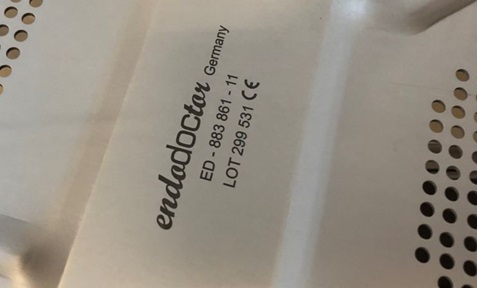

3. UV-Laser: Mit UV-Lasern können empfindliche Kunststoffe, z. B. Silikone und medizinische Kunststoffe, besonders schonend und schnell beschriftet werden. UV-Laser haben eine Wellenlänge von 355 nm und beschriften kalt, d. h. dass sie keinen thermischen Einfluss auf das Material haben. Viele Kunststoffe können deshalb nur mit UV-Lasern beschriftet werden.

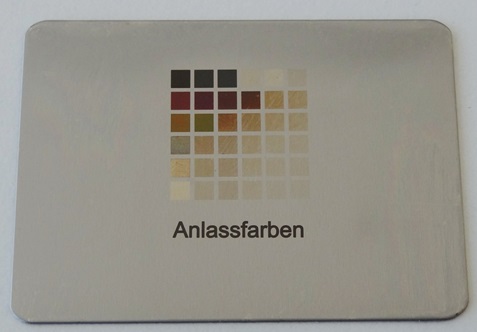

1. Anlassbeschriftung: Die Anlassbeschriftung dient dazu, mittels Laserbeschriftung Anlassfarben durch Erhitzung zu erzeugen. Anlassbeschriftungen dringen nicht wie Lasergravuren tief in das zu beschriftende Material ein. Daher ist diese Art der Laserbeschriftung vor allem in der Medizinbranche oft die einzig Mögliche.
Ein weiterer Vorteil der Anlassbeschriftung ist, dass das Festsetzen von Bakterien in Materialvertiefungen, verhindert wird. Dies ist z. B. für die Lebensmittelindustrie relevant.

2. Lasergravieren: Die Lasergravur dient dazu, eine spürbar tiefe Laserbeschriftung zu erzielen. Hierbei verdampft oder schmilzt der Beschriftungslaser die Werkstoffoberfläche, und hinterlässt abriebfeste Markierungen, die unempfindlich gegen äußere Einflüsse sind. Materialien, auf denen Lasergravuren realisierbar sind, sind z. B. Edelstahl, HSS, Hartmetall, Aluminium, Kupfer, Messing, Titan, Gold u.v.m. Dabei ist es mit unseren Beschriftungslasern möglich, je nachdem welches Material beschriftet werden soll, unterschiedliche Beschriftungstiefen zu erreichen. Faserlaser sind grundsätzlich besser dazu geeignet sehr tiefe Lasergravuren auszuführen als Diodenlaser. Aber auch mit Diodenlasern lassen sich tiefe Lasergravuren verwirklichen.

3. Karbonisierung: Die Karbonisierung dient der dunklen Laserbeschriftung von Kunststoffen. Auf hellen oder sogar transparenten Kunststoffen kann durch Karbonisierung ein sehr schöner, abriebfester Farbkontrast erzielt werden. Bei der Karbonisierung dringt der Laserstrahl in den jeweiligen Kunststoff ein und wird von den Farbpigmenten im Kunststoff absorbiert. Hierdurch kommt es dann zu den oben beschriebenen Farbveränderungen. Dabei hängt die zu erzielende Farbänderung von der Pigmentierung der Kunststoffe und vom Grundmaterial ab. Typische Materialien, auf denen eine Karbonisierung erzielt werden kann, sind ABS, PEAK, PC u.v.m..

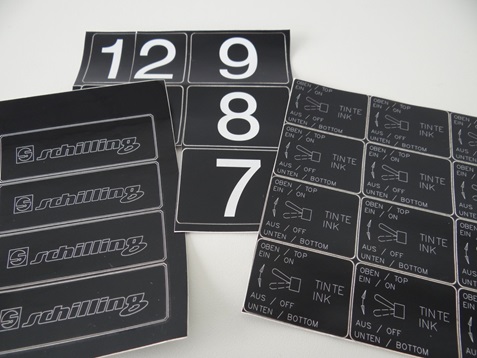

4. Folienauftrag: Der Folienauftrag dient dazu, Metalle sehr dunkel zu beschriften, bei denen es sonst schwierig ist, eine pechschwarze Beschriftung zu realisieren. Auf Metallen lassen sich durch den Folienauftrag sehr schöne, abriebfeste Farbkontraste erzielen. Um einen schönen Farbkontrast erzielen zu können, wird das spezielle Laser Tape auf die Oberfläche des zu beschriftenden Metalls geklebt und dann durch den Laser aufgebrannt. Die Reste des Tapes können einfach abgezogen werden. Die hierdurch realisierte Laserbeschriftung ist nach dem Laservorgang kratzfest und beständig gegen UV-Strahlung.

5. Aufschäumen: Durch Aufschäumen können dunkle Kunststoffe hell beschriftet werden. Auf dunklen Kunststoffen kann durch Aufschäumen ein sehr schöner, abriebfester Farbkontrast erzielt werden. Beim Aufschäumen schmilzt der Laser den Kunststoff auf. Das Material erhebt und färbt sich dabei hell. Hierfür verantwortlich sind sich bei der Schmelze bildende Gasblasen, die vom Kunststoff eingeschlossen werden. Hierdurch wird das Material spürbar aufgeschäumt und verfärbt sich hell. Dabei hängt die zu erzielende Farbänderung von der Zusammensetzung des zu beschriftenden Kunststoffs und von der Grundfarbe ab. Typische Materialien, die auf den Laserstrahl mit einer Aufschäumung reagieren, PA6, POM u. v. m..

6. Schichtabtrag: Durch Schichtabtrag wird die Werkstückoberfläche durch den Laserstrahl verdampft. Daher ist der Schichtabtrag auch eine Sonderform der Lasergravur. So wird beim Schichtabtrag nicht wie bei der Lasergravur der Werkstoff an sich verändert, sondern nur die Beschichtung, die den Werkstoff umgibt. Ein gängiges Beispiel aus der Praxis ist z. B. der Abtrag einer Eloxalschicht, um den primären Werkstoff freizulegen. Außerdem werden Laserparameter, durch die ein Schichtabtrag zustande kommt, bei brünierten, lackierten, verchromten, vernickelten und verkupferten Teilen eingesetzt. Der Schichtabtrag hinterlässt, so wie die Lasergravur, eine abriebfeste Markierung, die unempfindlich gegen äußere Einflüsse ist.

7. Black Marking: Black Marking ist eine Laserbeschriftung, die sehr dunkel und kontrastreich ist, die aber keinen Abtrag des Materials bedingt. Ultrakurzpulslaser können die Oberfläche im Nanometerbereich beeinflussen und hier Strukturen schaffen. Die strukturierte Oberfläche sorgt dafür, dass eine dunkle, "schwarze" Beschriftung entsteht. Wenn die zu dieser Beschriftung genutzten Laserpulse ultrakurz sind, bleibt die Beschriftung durch eine durch Chrom entstehende Oxidschicht korrosionsbeständig.

1. Welches Material möchten Sie beschriften? Zur Laserbeschriftung von Metallen und Kunststoffen sind Diodenlaser und Faserlaser besonders gut geeignet. Sollen aber auch spezielle Kunststoffe, wie z. B. Silikone beschriftet werden, kommen eher UV-Laser in Frage. Für besonders empfindliche Produkte (z. B. Medizinprodukte) bieten wir auch Ultrakurzpulslaser an. Die passende Laserquelle lässt sich durch Musterbeschriftungen ermitteln.

2. Wie groß ist die Stückzahl die Sie ungefähr im Monat / Jahr laserbeschriften möchten? Je größer die Stückzahl ist, die Sie beschriften möchten, desto mehr Leistung sollte der Laser haben. Laser mit höherer Leistung beschriften grundsätzlich schneller als Laser mit niedriger Leistung.

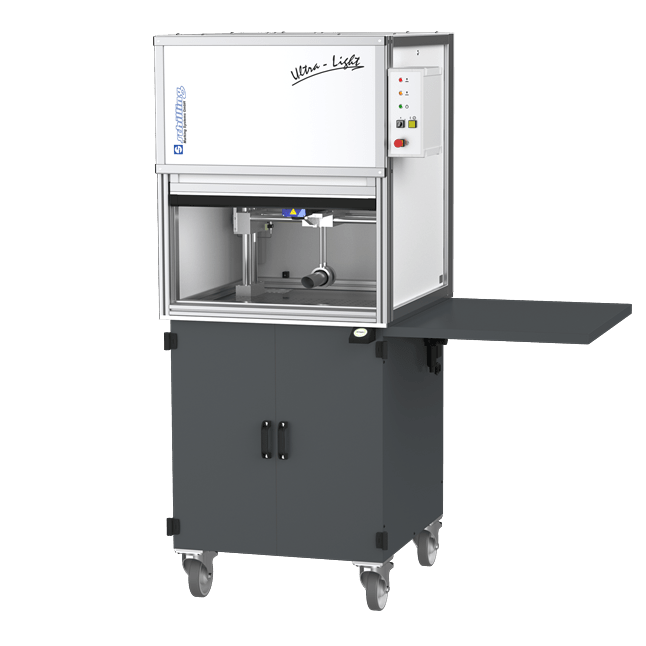

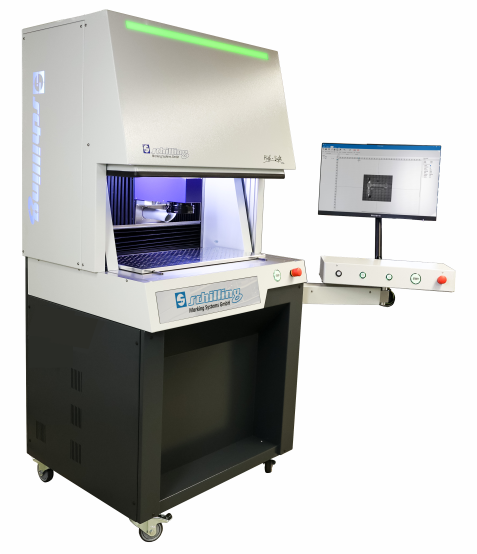

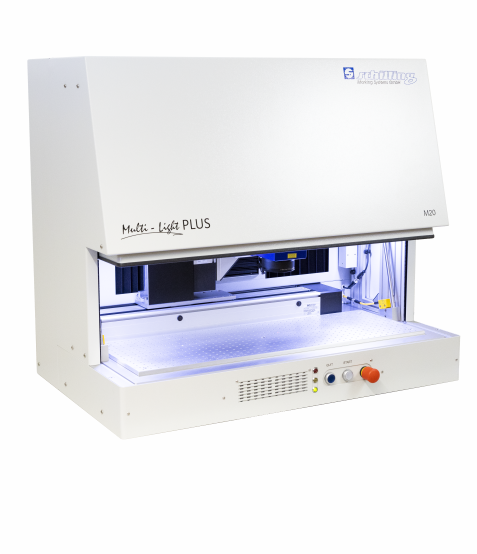

3. Wie groß sind die Teile, die Sie beschriften möchten? Je nach Teilegröße wird die passende Laserschutzkabine für Ihre Anwendung ermittelt. Bei Schilling sind kleinere und größere Standard Schutzkabinen erhältlich. Außerdem bieten wir Sondermaschinen und -lösungen an.

4. In welchem Bereich möchten Sie beschriften? Wie groß soll das Beschriftungfeld sein, dass Sie zur Laserbeschriftung Ihrer Teile benötigen? Benötigen Sie z. B. auch eine automatische X- und Y-Achse oder reicht ein Beschriftungsfeld von 175x175 mm aus?

5. Welche Beschriftungsarten möchten Sie durchführen? Möchten Sie Ihre Teile sanft beschriften oder soll die Laserbeschriftung tief eingraviert werden. Faserlaser sind z. B. besonders gut für tiefe Lasergravuren geeignet. Mit Diodenlasern können empfindliche und dünne Materialien besonders gut beschriftet werden. Ultrakurzpulslaser sind geeignet wenn

Bei der Auswahl des passenden Beschriftungslasers unterstützen wir Sie gerne persönlich unter 07461/9472-26 oder vertrieb@schilling-marking.de

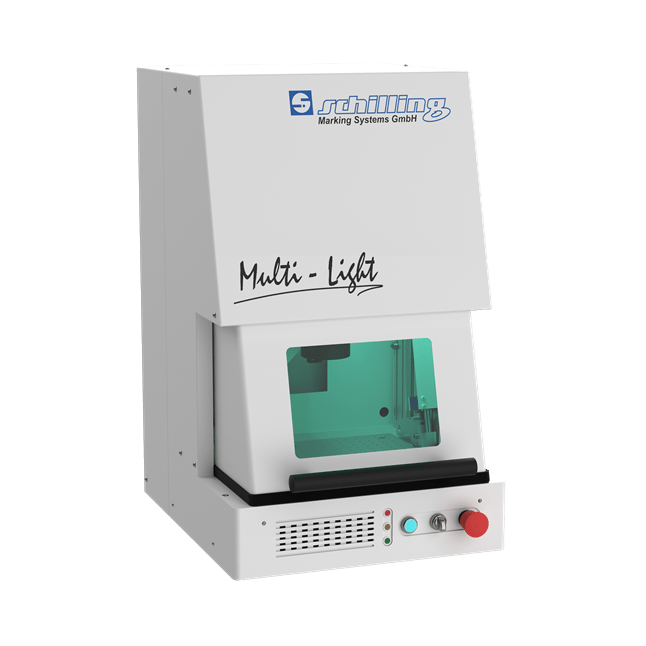

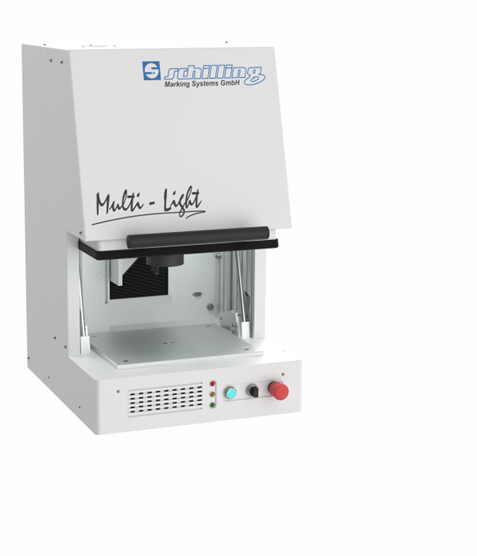

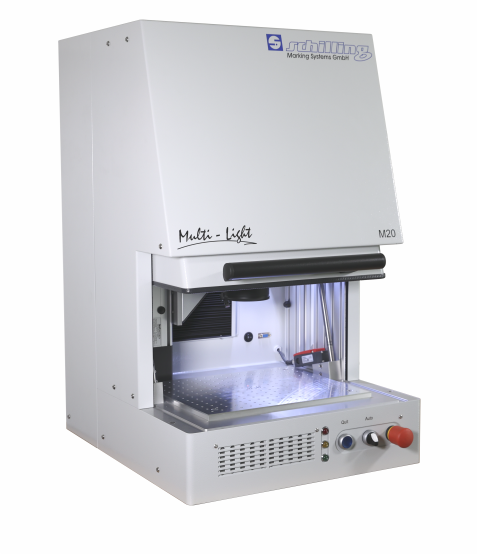

Der 20 Watt Faserlaser Multi-Light F20 zur Laserbeschriftung von Metallen und Kunststoffen kostet bei Schilling Marking Systems derzeit 17.990,-€ netto. Mit diesem Beschriftungslaser Komplettsystem - Made in Germany - können Metalle sowie die meisten Kunststoffe schnell und präzise beschriftet werden.

Für sehr tiefe Gravuren oder Kunststoffe, sollte man einen Beschriftungslaser mit höherer Leistung oder MOPA Technologie in Betracht ziehen. Durch eine höhere Laserleistung können schnellere Beschriftungsergebnisse erzielt werden. Die MOPA Technik ermöglicht weitere Einstellmöglichkeiten der Anlagen. Ein weiterer Preisfaktor ist die Kabinengröße und die Ausstattung der Laseranlage. Eine automatische Hubtüre ist teurer als eine manuelle Türe etc..

Der Vorteil von Beschriftungslasern ist, dass sie nahezu wartungsfrei sind und dass für den Betrieb keine Verbrauchstmaterialien nötig sind. Daher rechnet sich der Kauf in vielen Fällen schnell.

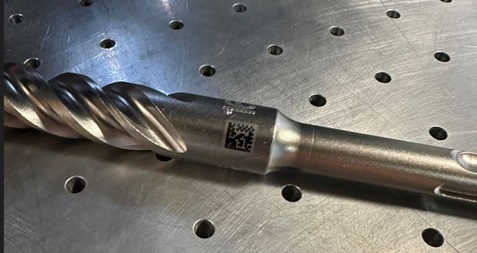

Beschriftungslaser kommen für fast jede direkte Teilekennzeichnung in Frage. Sie werden sowohl im medizinischen Bereich als auch in der Luft- und Raumfahrt und natürlich auch in der Automobilbranche eingesetzt. Im Maschinenbau werden Maschinenteile und Werkzeuge mit Lasern beschriftet. Außerdem können Fräser, Bohrer usw. laserbeschriftet werden. Natürlich werden auch Armaturen, Fensterrahmen, Kugelschreiber mit Lasern beschriftet. Prüfmittel und Messmittel und Werkstücke in Entwicklungsabteilungen können mit Beschriftungslasern sauber und dauerhaft laserbeschriftet werden. Die Anwendungsfälle sind nahezu unbegrenzt. Die einfache und intuitive Bedienung der Schilling Beschriftungslaser sorgt dafür, dass Beschriftungslaser überall flexibel und schnell einsatzbereit sind.

Die Schilling Laserquellen der Laserschutzklasse 4 werden zu einem Grundpreis ohne Schutzkabine verkauft. Laserschutzklasse 4 bedeutet, dass der Betrieb der Laser besonderer Vorsichtsmaßnahmen bedarf. Alle Laserquellen lassen sich außerdem mit diversen Schutzkabinen der Laserschutzklasse 1 kombinieren. Der Betrieb von Maschinen der Laserschutzklasse 1 ist deutlich komfortabler für den Mitarbeiter und die zu treffenden Sicherheitsmaßnahmen entsprechen denen anderer Maschinen. Zur Auswahl stehen vier unterschiedliche Schilling Schutzkabinen: Mega-Light, Mega-Light Plus, Ultra-Light und Ultra-Light Plus. Falls keine dieser Kabinen für Ihre Anwendung in Frage kommt, bauen wir Ihnen eine Kabine individuell nach Ihren Wünschen.
